SAE Standard Carbon Steel Test Point Гидротехникалык адаптерлери - Жогорку басымга шайкеш келет
Биздин SAE Standard Carbon Steel Test Point Hydraulic адаптерлери жогорку басымдагы гидротехникалык жана майлоочу системалар үчүн иштелип чыккан тактык менен иштелип чыккан арматуралар. SAE J514, J1926 жана башка өнөр жай стандарттарына ылайык, бул адаптерлер басым сыноо, диагностика жана тейлөө үчүн коопсуз, агып кетпес туташууларды камсыз кылат. Узак көмүртектүү болоттон курулган, алар SAE-ылайыктуу компоненттер менен үзгүлтүксүз шайкештикти сунуш кылуу менен, экстремалдык басымга (бир нече миң PSIге чейин) туруштук берет. Жипке JIC, ORFS кирет.
баяндоо
6564
FS6564Эмне үчүн биздин SAE Test Point адаптерлерин тандоо керек?
Ишенимдүүлүк: SAE жана өнөр жай ишинин көрсөткүчтөрүнө жооп берүү үчүн катуу сыналган.
Глобалдык стандартка шайкештик: учурдагы гидротехникалык системалар менен үзгүлтүксүз интеграцияны камсыз кылат.
Өркүндөтүлгөн коопсуздук: Күчтүү курулуш жогорку басымда иштебей калуу коркунучун азайтат.
Кеңири өнөр жайда колдонуу: OEMs, техникалык тейлөө топтору жана суюктук энергетиктери тарабынан ишенилген.
техникалык мүнөздөмөлөрү
Материал: Көмүртек болот (талап боюнча дат баспас болоттон жасалган)
Стандарттар: SAE J514, SAE J1926
Жиптин түрлөрү: Түз жип (JIC, ORFS), конус жиптин варианттары бар
Басым рейтинги: 5,000 PSIге чейин (конфигурацияга жараша)
Температура диапазону: -20°F жана +250°F (-29°C жана +121°C)
Беттик тазалоо: коррозияга туруктуулугу үчүн цинк менен капталган же кара оксид
жыйынтыктоо
Тактык, бышыктык жана шайкештикти талап кылган тармактар үчүн, биздин SAE стандарттык көмүртектүү болот сыноо пунктунун адаптерлери теңдешсиз өндүрүмдүүлүктү камсыз кылат. Диагностика, техникалык тейлөө же системаны жаңылоо үчүнбү, бул арматуралар жогорку басымдагы суюктук системалары үчүн ишенимдүү, стандартташтырылган чечимди камсыз кылат.
SAE ылайык келген гидравликалык сыноо чекитинин чечимдери үчүн бүгүн биздин каталогду изилдеңиз!
техникалык маалыматтар
* Test Port Connector камтылган эмес. Өзүнчө жеткиликтүү.

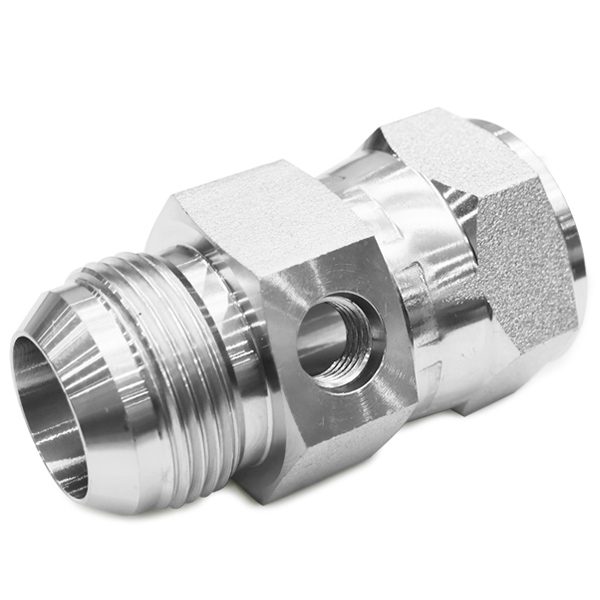

JIC M JIC F - 7/16" UNO CROSS PORT (сүрөт 6564)
| Thread A / B | Тема C | Part табылган жок | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Test Port Connector камтылган эмес. Өзүнчө жеткиликтүү.

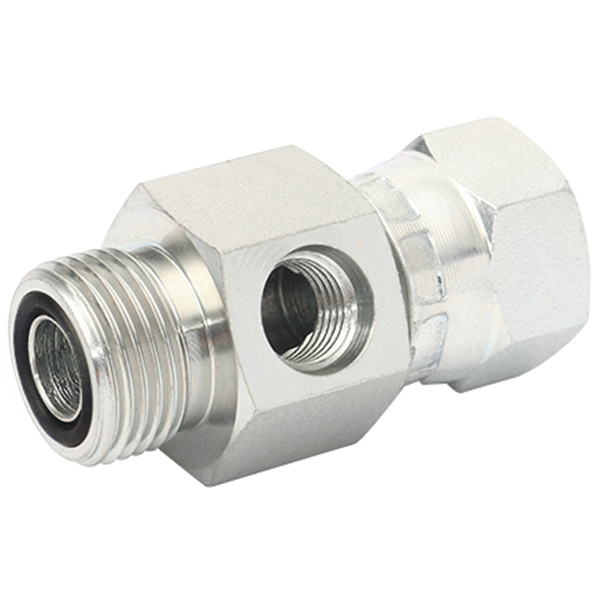

ORFS MX ORFS F - 7/16" UNO CROSS PORT (сүрөт 6574/FS6564)
| Thread A / B | Тема C | Part табылган жок | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
арыз
Бул SAE сыноо пунктунун адаптерлери ишенимдүү басым мониторингин жана суюктук системасын тейлөөнү талап кылган тармактар үчүн абдан маанилүү:
1. Гидротехникалык системалар - курулуш машиналарында, айыл чарба жабдууларында жана басымды сыноо үчүн өнөр жай гидравликасында колдонулат.
2. Майлоочу системалар - кыймылдаткычтарда, редукторлордо жана оор жүк ташуучу машиналарда май басымын текшерүүгө жана үлгүлөрдү алууга көмөктөшөт.
3. Суюктуктун электр тутумдары - пневматикалык жана гидравликалык схемаларда тез диагностиканы иштетүү.
4. Мобилдик жабдуулар - жүк ташуучу унаалар, крандар жана жогорку басымга туруктуулугу өтө маанилүү болгон тоо-кен машиналары үчүн идеалдуу.
5. Өндүрүш жана техникалык тейлөө - өлчөөчү приборлор, сенсорлор жана тестирлөө куралдары үчүн стандартташтырылган кирүү чекиттери катары кызмат кылыңыз.
