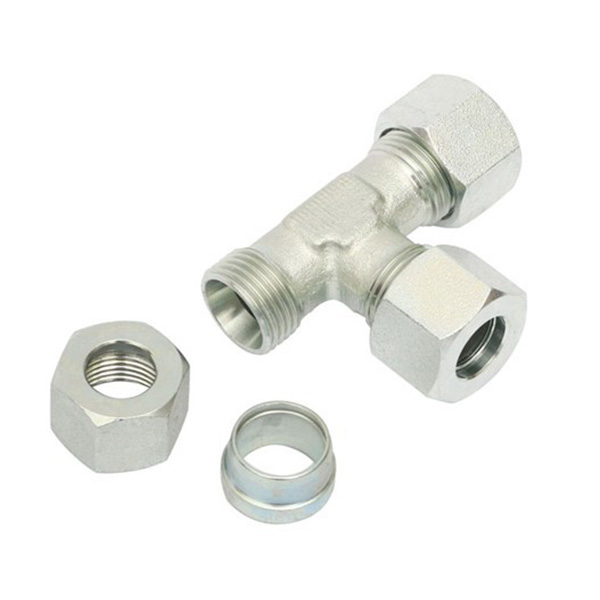

Көмүртек болот түз Elbow Tee метрикалык Bite түрү Гидротехникалык түтүк арматура
Метрикалык тиштүү типтеги гидравликалык түтүк арматурасы 24 ° конус менен метрикалык түтүк арматурасы деп да аталат, ал метрикалык 2353 стандартына жооп берет. Жана алар көбүнчө гидротехникалык жана пневматикалык колдонмолордо курулуш жабдууларында, мунай жана газда, автомобиль, аэрокосмостук, кеме курууда жана өнөр жай жабдууларында кездешет.
Бир артыкчылыгы - алардын кичинекей өлчөмү, бул аларды чектелген аймактарда колдонууга ылайыктуу кылат жана гидравликалык системанын жалпы өлчөмдөрүн төмөндөтөт. Аларды чогултуу жана ажыратуу да жөнөкөй жана термелүү каршылыгы жогору.
баяндоо
Метрикалык тиштүү тибиндеги түтүк фитинги тиштүү шакекче менен жасалат, ал чыңалганда, бекем жана өткөрбөс байланышты камсыз кылуу үчүн түтүктүн сыртына тиштеп кирет. Корпус, кесүүчү шакек (феррул) жана гайка - арматураны түзгөн үч бөлүк.
Метрикалык тиштүү түрдөгү түтүк арматуралары көмүртектүү болоттон жана дат баспас болоттон жасалган, метрикалык OD өлчөмдөрү 6ммден 38ммге чейин. Түтүктөн түтүккө, түтүктөн ургаачыга порт жана түтүктөн эркекке жип түтүк портунун учу туташтыргычтарынын үч түрү болуп саналат.
NJ ар кандай формадагы жана мөөр түрүндөгү ар кандай метрикалык тиштүү типтеги адаптерлерди жана төмөндөгү америкалык жана британ жиптери менен конверсиянын түрлөрүн сунуштайт:
Түз: бирикме жана редуктор, эркектен эркекке, эркектен аялга, аялдан аялга
Эркектен эркекке чейинки метрикалык тиштүү түтүк арматурасынан тышкары, биз bspp үчүн метрикалык тиштөө түрүн о-шакекчеси жана кармап туруучу шакекче адаптери (1CG/1DG), ed шакекчеси бар bspp үчүн метрикалык тиштөө түрүн (1CB-WD/1DB-WD), метрикалык тиштөө түрүн метрикалык o-шакекчеге жана метрикалык тиштүү шакекчеге (метрикалык тиштөө түрүн) сунуштайбыз. (1JC/1JD), метрикалык тиштөө түрү метрикалык 1°конуска (1CM/60DM), метрикалык тиштөө түрү npt эркекке (1CN/1DN), метрикалык тиштөө түрү орб эркекке (1CO/1DO), метрикалык тиштөө түрү bspt эркекке (1CT/1DT).
бирикме же редуктор

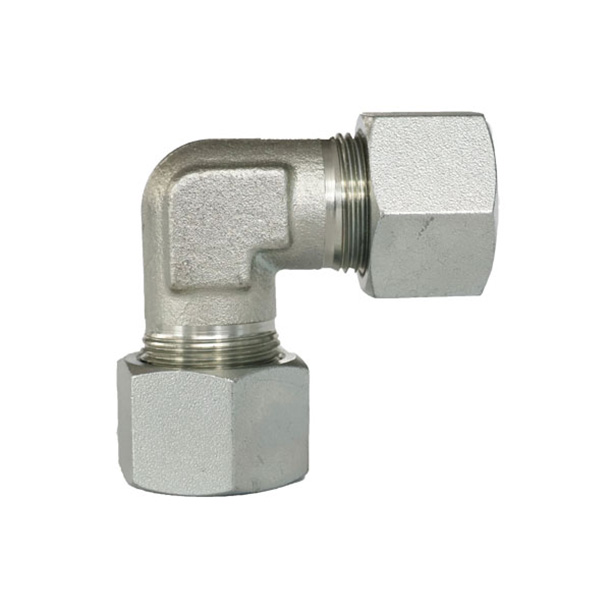

90 чыканак

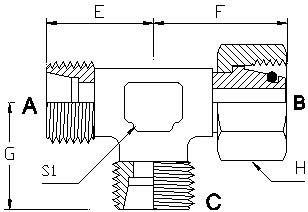

бутак тиш жана чуркоо теетехникалык маалыматтар

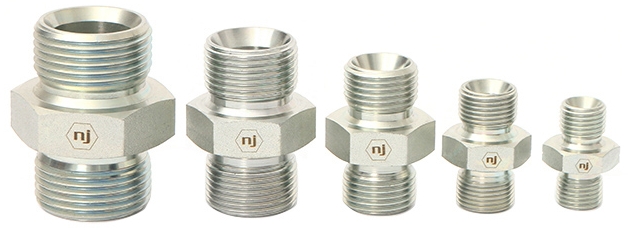

1C/1D - ЭРКЕК МЕНЕН ЭРКЕККЕ МЕТРИКАЛЫК ТИШТҮҮ ТИП БИРИНДИГИ
| Тема А | Тема B | Part табылган жок | L | E | H1 | ||
| Dash | DKL Metric | Dash | DKL Metric | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C-08LL | 20 | 12 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C-10LL | 20 | 9 | 11 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C-12LL | 23 | 12 | 12 |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 1С-12 | 24 | 10 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 1С-14 | 25 | 11 | 14 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 1С-16 | 27 | 13 | 17 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 1С-18 | 28 | 14 | 19 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 1С-22 | 30 | 16 | 24 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 1С-26 | 31 | 16 | 27 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 1С-30 | 35 | 20 | 32 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 1С-36 | 36 | 21 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 1С-45 | 41 | 20 | 46 |
| -52 | M52X2 (42л) | -52 | M52X2 (42л) | 1С-52 | 43 | 21 | 55 |
| -14 | M14x1.5 (08л) | -12 | M12x1.5 (06л) | 1С-1412 | 25 | 11 | 14 |
| -16 | M16x1.5 (10л) | -12 | M12x1.5 (06л) | 1С-1612 | 26 | 12 | 17 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 1С-1614 | 26 | 12 | 17 |
| -18 | M18x1.5 (12л) | -12 | M12x1.5 (06л) | 1С-1812 | 27 | 13 | 19 |
| -18 | M18x1.5 (12л) | -14 | M14x1.5 (08л) | 1С-1814 | 27 | 13 | 19 |
| -18 | M18x1.5 (12л) | -16 | M16x1.5 (10л) | 1С-1816 | 28 | 14 | 19 |
| -22 | M22x1.5 (15л) | -16 | M16x1.5 (10л) | 1С-2216 | 29 | 15 | 24 |
| -22 | M22x1.5 (15л) | -18 | M18x1.5 (12л) | 1С-2218 | 29 | 15 | 24 |
| -26 | M26x1.5 (18л) | -18 | M18x1.5 (12л) | 1С-2618 | 30 | 16 | 27 |
| -26 | M26x1.5 (18л) | -22 | M22x1.5 (15л) | 1С-2622 | 31 | 17 | 27 |
| -30 | M30x2 (22л) | -22 | M22x1.5 (15л) | 1С-3022 | 33 | 19 | 32 |
| -30 | M30x2 (22л) | -26 | M26x1.5 (18л) | 1С-3026 | 33 | 19 | 32 |
| -36 | M36x2 (28л) | -26 | M26x1.5 (18л) | 1С-3626 | 34 | 19 | 41 |
| -36 | M36x2 (28л) | -30 | M30x2 (22л) | 1С-3630 | 36 | 21 | 41 |
| -45 | M45x2 (35л) | -30 | M30x2 (22л) | 1С-4530 | 39 | 21 | 46 |
1CG/1DG - METRIC TIPE X BSPP ЭРКЕК ТҮЗ
| Тема А | Тема B | Part табылган жок | L | L1 | F | H1 | ||
| Dash | DKL | Dash | BSPP | mm | mm | mm | mm | |
| -8 | M08x1.0(04LL) | -2 | G1/8X28 | 1CG-0802LL | 24 | 18 | 8 | 14 |
| -10 | M10x1.0(06LL) | -2 | G1/8X28 | 1CG-1002LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.0(08LL) | -2 | G1/8X28 | 1CG-1202LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.5 (06л) | -2 | G1/8X28 | 1CG-1202 | 25 | 18 | 8 | 14 |
| -12 | M12x1.5 (06л) | -4 | G1/4X19 | 1CG-1204 | 30 | 23 | 12 | 19 |
| -12 | M12x1.5 (06л) | -6 | G3/8X19 | 1CG-1206 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08л) | -2 | G1 / 8-28 | 1CG-1402 | 25 | 18 | 8 | 17 |
| -14 | M14x1.5 (08л) | -4 | G1/4X19 | 1CG-1404 | 30 | 23 | 12 | 19 |
| -14 | M14x1.5 (08л) | -6 | G3/8X19 | 1CG-1406 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08л) | -8 | G1/2X14 | 1CG-1408 | 34 | 27 | 14 | 27 |
| -16 | M16x1.5 (10л) | -2 | G1/8X28 | 1CG-1602 | 27 | 20 | 8 | 17 |
| -16 | M16x1.5 (10л) | -4 | G1/4X19 | 1CG-1604 | 31 | 24 | 12 | 19 |
| -16 | M16x1.5 (10л) | -6 | G3/8X19 | 1CG-1606 | 32 | 25 | 12 | 22 |
| -16 | M16x1.5 (10л) | -8 | G1/2X14 | 1CG-1608 | 35 | 28 | 14 | 27 |
| -18 | M18x1.5 (12л) | -4 | G1/4X19 | 1CG-1804 | 31 | 24 | 12 | 22 |
| -18 | M18x1.5 (12л) | -6 | G3/8X19 | 1CG-1806 | 34 | 27 | 12 | 22 |
| -18 | M18x1.5 (12л) | -8 | G1/2X14 | 1CG-1808 | 37 | 30 | 14 | 27 |
| -22 | M22x1.5 (15л) | -4 | G1/4X19 | 1CG-2204 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15л) | -6 | G3/8X19 | 1CG-2206 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15л) | -8 | G1/2X14 | 1CG-2208 | 38 | 31 | 14 | 27 |
| -22 | M22x1.5 (15л) | -12 | G3/4X14 | 1CG-2212 | 40 | 33 | 16 | 32 |
| -26 | M26x1.5 (18л) | -8 | G1/2X14 | 1CG-2608 | 36 | 29 | 14 | 27 |
| -26 | M26x1.5 (18л) | -12 | G3/4X14 | 1CG-2612 | 39 | 32 | 16 | 32 |
| -30 | M30x2 (22л) | -8 | G1/2X14 | 1CG-3008 | 39 | 32 | 14 | 32 |
| -30 | M30x2 (22л) | -12 | G3/4X14 | 1CG-3012 | 41 | 34 | 16 | 32 |
| -30 | M30x2 (22л) | -16 | G1X11 | 1CG-3016 | 46 | 38 | 18 | 41 |
| -30 | M30x2 (22л) | -20 | G1.1/4X11 | 1CG-3020 | 48 | 41 | 20 | 50 |
| -36 | M36x2 (28л) | -12 | G3/4X14 | 1CG-3612 | 45 | 37 | 16 | 38 |
| -36 | M36x2 (28л) | -16 | G1X11 | 1CG-3616 | 46 | 38 | 18 | 41 |
| -36 | M36x2 (28л) | -20 | G1.1/4X11 | 1CG-3620 | 48 | 41 | 20 | 50 |
| -45 | M45x2 (35л) | -16 | G1X11 | 1CG-4516 | 48 | 41 | 18 | 50 |
| -45 | M45x2 (35л) | -20 | G1.1/4X11 | 1CG-4520 | 48 | 38 | 20 | 50 |
| -45 | M45x2 (35л) | -24 | G1.1/2X11 | 1CG-4524 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42л) | -20 | G1.1/4X11 | 1CG-5220 | 50 | 39 | 20 | 55 |
| -52 | M52x2 (42л) | -24 | G1.1/2X11 | 1CG-5224 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42л) | -32 | G2-11 | 1CG-5232 | 22 | 70 | ||
1JC/1JD - JIC MALE X METRIC ТИП ТҮЗ
| Тема А | Тема B | Part табылган жок | L | E | F | H | ||
| Dash | JIC | Dash | DKL | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -12 | M12x1.5 | 1JC-0712 | 31 | 14 | 10 | 14 |
| -7 | 7 / 16-20 | -14 | M14x1.5 | 1JC-0714 | 30 | 14 | 10 | 16 |
| -7 | 7 / 16-20 | -16 | M16x1.5 | 1JC-0716 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -12 | M12x1.5 | 1JC-0912 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -14 | M14x1.5 | 1JC-0914 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -16 | M16x1.5 | 1JC-0916 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -18 | M18x1.5 | 1JC-0918 | 32 | 14 | 11 | 19 |
| -9 | 9 / 16-18 | -22 | M22x1.5 | 1JC-0922 | 35 | 14 | 12 | 24 |
| -12 | 3 / 4-16 | -14 | M14x1.5 | 1JC-1214 | 34 | 17 | 10 | 22 |
| -12 | 3 / 4-16 | -16 | M16x1.5 | 1JC-1216 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -18 | M18x1.5 | 1JC-1218 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -22 | M22x1.5 | 1JC-1222 | 38 | 17 | 12 | 24 |
| -14 | 7 / 8-14 | -18 | M18x1.5 | 1JC-1418 | 40 | 19 | 11 | 24 |
| -14 | 7 / 8-14 | -22 | M22x1.5 | 1JC-1422 | 41 | 19 | 12 | 24 |
| -14 | 7 / 8-14 | -26 | M26x1.5 | 1JC-1426 | 42 | 19 | 12 | 27 |
| -17 | 1.1 / 16-12 | -18 | M18x1.5 | 1JC-1718 | 42 | 22 | 11 | 30 |
| -17 | 1.1 / 16-12 | -22 | M22x1.5 | 1JC-1722 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -26 | M26x1.5 | 1JC-1726 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -30 | M30x2.0 | 1JC-1730 | 47 | 22 | 14 | 32 |
| -21 | 1.5 / 16-12 | -36 | M36x2.0 | 1JC-2136 | 48 | 23 | 14 | 41 |
| -26 | 1.5 / 8-12 | -45 | M45x2.0 | 1JC-2645 | 53 | 24 | 16 | 46 |
| -30 | 1.7 / 8-12 | -52 | M52x2.0 | 1JC-3052 | 58 | 27 | 16 | 60 |
1CN/1DN - METRIC TIPE X NPT ЭРКЕК ТҮЗ
| Тема А | Тема B | Part табылган жок | L | L2 | F | H1 | ||
| Dash | DKL | Dash | Өзөктүк куралдарды таркатпоо тууралуу келишим | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -2 | 1/8x27 | 1CN-1202 | 24 | 17 | 10 | 12 |
| -12 | M12x1.5 (06л) | -4 | 1/4x18 | 1CN-1204 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08л) | -4 | 1/4x18 | 1CN-1404 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08л) | -6 | 3/8x18 | 1CN-1406 | 30 | 23 | 15 | 19 |
| -16 | M16x1.5 (10л) | -2 | 1/8x27 | 1CN-1602 | 25 | 18 | 10 | 17 |
| -16 | M16x1.5 (10л) | -4 | 1/4x18 | 1CN-1604 | 31 | 24 | 15 | 17 |
| -16 | M16x1.5 (10л) | -6 | 3/8x18 | 1CN-1606 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -4 | 1/4x18 | 1CN-1804 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -6 | 3/8x18 | 1CN-1806 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -8 | 1/2x14 | 1CN-1808 | 37 | 30 | 20 | 22 |
| -22 | M22x1.5 (15л) | -6 | 3/8x18 | 1CN-2206 | 33 | 26 | 15 | 24 |
| -22 | M22x1.5 (15л) | -8 | 1/2x14 | 1CN-2208 | 38 | 31 | 20 | 24 |
| -26 | M26x1.5 (18л) | -6 | 3/8x18 | 1CN-2606 | 34 | 27 | 15 | 27 |
| -26 | M26x1.5 (18л) | -8 | 1/2x14 | 1CN-2608 | 39 | 32 | 20 | 27 |
| -26 | M26x1.5 (18л) | -12 | 3/4x14 | 1CN-2612 | 39 | 32 | 20 | 30 |
| -30 | M30x2 (22л) | -8 | 1/2x14 | 1CN-3008 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22л) | -12 | 3/4x14 | 1CN-3012 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22л) | -16 | 1x11.5 | 1CN-3016 | 47 | 40 | 25 | 36 |
| -36 | M36x2 (28л) | -16 | 1x11.5 | 1CN-3616 | 47 | 40 | 25 | 41 |
| -36 | M36x2 (28л) | -20 | 1.1/4x11.5 | 1CN-3620 | 49 | 42 | 25 | 46 |
| -45 | M45x2 (35л) | -20 | 1.1/4x11.5 | 1CN-4520 | 51 | 14 | 25 | 46 |
| -52 | M52x2 (42л) | -24 | 1.1/2x11.5 | 1CN-5224 | 53 | 42 | 26 | 55 |
1CT/1DT - METRIC TIPE X BSPT ЭРКЕК ТҮЗ
| Тема А | Тема B | Part табылган жок | L | L2 | F | H1 | ||
| Dash | DKL | Dash | BSPT | mm | mm | mm | mm | |
| -8 | 8x1.0 | -2 | 2001/8/28 | 1CT-0802LL | 22 | 18 | 10 | 12 |
| -10 | 10x1.0 | -2 | 2001/8/28 | 1CT-1002LL | 22 | 17 | 10 | 12 |
| -12 | 12x1.0 | -2 | 1 / 8-28 | 1CT-1202LL | 26 | 21 | 10 | 12 |
| -12 | M12x1.5 (06л) | -2 | 1/8x28 | 1CT-1202 | 28 | 21 | 10 | 12 |
| -12 | M12x1.5 (06л) | -4 | 1/4x19 | 1CT-1204 | 32 | 25 | 15 | 14 |
| -14 | M14x1.5 (08л) | -2 | 1/8x28 | 1CT-1402 | 27 | 20 | 10 | 17 |
| -14 | M14x1.5 (08л) | -4 | 1/4x19 | 1CT-1404 | 32 | 25 | 15 | 17 |
| -14 | M14x1.5 (08л) | -6 | 3/8x19 | 1CT-1406 | 34 | 27 | 15 | 19 |
| -16 | M16x1.5 (10л) | -2 | 1/8x28 | 1CT-1602 | 27 | 20 | 10 | 17 |
| -16 | M16x1.5 (10л) | -4 | 1/4x19 | 1CT-1604 | 33 | 26 | 15 | 17 |
| -16 | M16x1.5 (10л) | -6 | 3/8x19 | 1CT-1606 | 35 | 28 | 15 | 19 |
| -16 | M16x1.5 (10л) | -8 | 1/2x14 | 1CT-1608 | 39 | 32 | 19 | 22 |
| -18 | M18x1.5 (12л) | -4 | 1/4x19 | 1CT-1804 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12л) | -6 | 3/8x19 | 1CT-1806 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12л) | -8 | 1/2x14 | 1CT-1808 | 39 | 32 | 19 | 22 |
| -22 | M22x1.5 (15л) | -6 | 3/8x19 | 1CT-2206 | 35 | 28 | 15 | 24 |
| -22 | M22x1.5 (15л) | -8 | 1/2x14 | 1CT-2208 | 40 | 33 | 19 | 24 |
| -26 | M26x1.5 (18л) | -8 | 1/2x14 | 1CT-2608 | 41 | 33 | 19 | 27 |
| -26 | M26x1.5 (18л) | -12 | 3/4x14 | 1CT-2612 | 41 | 33 | 20 | 30 |
| -30 | M30x2 (22л) | -12 | 3/4x14 | 1CT-3012 | 43 | 35 | 20 | 32 |
| -30 | M30x2 (22л) | -16 | 1x11 | 1CT-3016 | 50 | 42 | 25 | 36 |
| -36 | M36x2 (28л) | -16 | 1x11 | 1CT-3616 | 52 | 45 | 26 | 38 |
| -36 | M36x2 (28л) | -20 | 1.1/4x11 | 1CT-3620 | 56 | 49 | 27 | 50 |
| -45 | M45x2 (35л) | -20 | 1.1/4x11 | 1CT-4520 | 58 | 51 | 27 | 50 |
| -52 | M52x2 (42л) | -24 | 1.1/2x11 | 1CT-5224 | 60 | 53 | 27 | 55 |

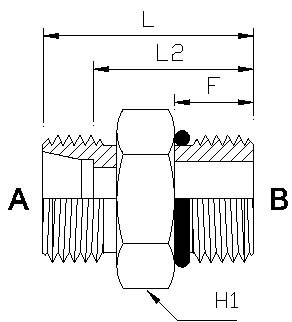

1CO/1DO - METRIC TIPE X ORB ЭРКЕК ТҮЗ
| Тема А | Тема B | Part табылган жок | L | L2 | F | H1 | ||
| Dash | DKL | Dash | ONE | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -7 | 7 / 16-20 | 1CO-1207 | 25 | 18 | 9 | 14 |
| -14 | M14x1.5 (08л) | -7 | 7/16x20 | 1CO-1407 | 26 | 19 | 9 | 17 |
| -14 | M14x1.5 (08л) | -9 | 9/16x18 | 1CO-1409 | 27 | 19 | 10 | 17 |
| -14 | M14x1.5 (08л) | -12 | 3/4x16 | 1CO-1412 | 28 | 10 | 11 | 24 |
| -16 | M16x1.5 (10л) | -7 | 7/16x20 | 1CO-1607 | 27 | 20 | 9 | 17 |
| -16 | M16x1.5 (10л) | -9 | 9/16x18 | 1CO-1609 | 27 | 19 | 10 | 17 |
| -16 | M16x1.5 (10л) | -12 | 3/4x16 | 1CO-1612 | 31 | 25 | 11 | 24 |
| -16 | M16x1.5 (10л) | -14 | 7 / 8-14 | 1CO-1614 | 31 | 25 | 13 | 27 |
| -18 | M18x1.5 (12л) | -9 | 9/16x18 | 1CO-1809 | 28 | 21 | 10 | 19 |
| -18 | M18x1.5 (12л) | -12 | 3/4x16 | 1CO-1812 | 31 | 24 | 11 | 24 |
| -18 | M18x1.5 (12л) | -14 | 7/8x14 | 1CO-1814 | 34 | 27 | 13 | 27 |
| -18 | M18x1.5 (12л) | -17 | 1.1 / 16-12 | 1CO-1817 | 36 | 29 | 15 | 32 |
| -22 | M22x1.5 (15л) | -9 | 9 / 16-18 | 1CO-2209 | 31 | 24 | 10 | 24 |
| -22 | M22x1.5 (15л) | -12 | 3/4x16 | 1CO-2212 | 32 | 25 | 11 | 24 |
| -22 | M22x1.5 (15л) | -14 | 7/8x14 | 1CO-2214 | 35 | 28 | 13 | 27 |
| -22 | M22x1.5 (15л) | -14 | 1.1/16x12 | 1CO-2217 | 37 | 30 | 15 | 32 |
| -26 | M26x1.5 (18л) | -12 | 3/4x16 | 1CO-2612 | 33 | 26 | 11 | 27 |
| -26 | M26x1.5 (18л) | -14 | 7/8x14 | 1CO-2614 | 35 | 27 | 13 | 27 |
| -26 | M26x1.5 (18л) | -17 | 1.1/16x12 | 1CO-2617 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22л) | -12 | 3 / 4-16 | 1CO-3012 | 33 | 25 | 11 | 32 |
| -30 | M30x2 (22л) | -14 | 7/8x14 | 1CO-3014 | 37 | 30 | 13 | 32 |
| -30 | M30x2 (22л) | -17 | 1.1/16x12 | 1CO-3017 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22л) | -21 | 1.5/16x12 | 1CO-3021 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -17 | 1.1/16x12 | 1CO-3617 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -21 | 1.5/16x12 | 1CO-3621 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -26 | 1.5 / 8-12 | 1CO-3626 | 41 | 31 | 16 | 50 |
| -45 | M45x2 (35л) | -21 | 1.5/16x12 | 1CO-4521 | 43 | 33 | 15 | 50 |
| -45 | M45x2 (35л) | -26 | 1.5/8x12 | 1CO-4526 | 43 | 33 | 15 | 50 |
| -52 | M52x2 (42л) | -26 | 1.5/8x12 | 1CO-5226 | 45 | 34 | 15 | 60 |
2C/2D - ЭРКЕК МЕНЕН АЯЛГА МЕТРИКАЛЫК ТҮЗ ТҮЗ
| A | B | Part табылган жок | L | L2 | H1 | H | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (08л) | -12 | M12x1.5 (08л) | 2С-12 | 43 | 36 | 12 | 14 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 2С-14 | 43 | 36 | 14 | 17 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 2С-16 | 43 | 36 | 17 | 19 |
| -18 | M16x1.5 (12л) | -18 | M16x1.5 (12л) | 2С-18 | 43 | 36 | 19 | 22 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 2С-22 | 43 | 36 | 24 | 27 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 2С-26 | 44 | 36 | 27 | 32 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 2С-30 | 48 | 40 | 32 | 36 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 2С-36 | 48 | 40 | 41 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 2С-45 | 61 | 50 | 46 | 50 |
| -12 | M12x1.5 (06л) | -14 | M14x1.5 (08л) | 2С-1214 | 31 | 24 | 17 | 14 |
| -12 | M12x1.5 (06л) | -16 | M16x1.5 (10л) | 2С-1216 | 32 | 25 | 19 | 19 |
| -12 | M12x1.5 (06л) | -18 | M18x1.5 (12л) | 2С-1218 | 32 | 25 | 0 | 22 |
| -12 | M12x1.5 (06л) | -26 | M26x1.5 (18л) | 2С-1226 | 36 | 28 | 0 | 32 |
| -14 | M14x1.5 (08л) | -12 | M12x1.5 (06л) | 2С-1412 | 31 | 24 | 12 | 17 |
| -14 | M14x1.5 (08л) | -16 | M16x1.5 (10л) | 2С-1416 | 32 | 0 | 0 | 19 |
| -14 | M14x1.5 (08л) | -18 | M18x1.5 (12л) | 2С-1418 | 32 | 0 | 0 | 22 |
| -14 | M14x1.5 (08л) | -22 | M22x1.5 (15л) | 2С-1422 | 36 | 0 | 0 | 27 |
| -14 | M14x1.5 (08л) | -26 | M26x1.5 (18л) | 2С-1426 | 36 | 0 | 0 | 32 |
| -16 | M16x1.5 (10л) | -12 | M12x1.5 (06л) | 2С-1612 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 2С-1614 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10л) | -18 | M18x1.5 (12л) | 2С-1618 | 33 | 0 | 0 | 22 |
| -16 | M16x1.5 (10л) | -22 | M22x1.5 (15л) | 2С-1622 | 37 | 0 | 0 | 27 |
| -16 | M16x1.5 (10л) | -26 | M26x1.5 (18л) | 2С-1626 | 37 | 0 | 0 | 32 |
| -16 | M16x1.5 (10л) | -30 | M30x2 (22л) | 2С-1630 | 40 | 0 | 0 | 36 |
| -18 | M18x1.5 (12л) | -22 | M22x1.5 (15л) | 2С-1822 | 0 | 0 | 0 | 27 |
| -18 | M18x1.5 (12л) | -26 | M26x1.5 (18л) | 2С-1826 | 0 | 0 | 0 | 32 |
| -18 | M18x1.5 (12л) | -30 | M30x2 (22л) | 2С-1830 | 0 | 0 | 0 | 36 |
| -18 | M18x1.5 (12л) | -36 | M36x2 (28л) | 2С-1836 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15л) | -16 | M16x1.5 (10л) | 2С-2216 | 37 | 30 | 19 | 27 |
| -22 | M22x1.5 (15л) | -26 | M26x1.5 (18л) | 2С-2226 | 0 | 0 | 0 | 32 |
| -22 | M22x1.5 (15л) | -30 | M30x2 (22л) | 2С-2230 | 0 | 0 | 0 | 36 |
| -22 | M22x1.5 (15л) | -36 | M36x2 (28л) | 2С-2236 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15л) | -45 | M45x2 (35л) | 2С-2245 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18л) | -30 | M30x2 (22л) | 2С-2630 | 0 | 0 | 0 | 36 |
| -26 | M26x1.5 (18л) | -36 | M36x2 (28л) | 2С-2636 | 0 | 0 | 0 | 41 |
| -26 | M26x1.5 (18л) | -45 | M45x2 (35л) | 2С-2645 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18л) | -52 | M52x2 (42л) | 2С-2652 | 0 | 0 | 0 | 60 |
| -30 | M30x2 (22л) | -36 | M36x2 (28л) | 2С-3036 | 0 | 0 | 0 | 41 |
| -30 | M30x2 (22л) | -45 | M45x2 (35л) | 2С-3045 | 0 | 0 | 0 | 50 |
| -30 | M30x2 (22л) | -52 | M52x2 (42л) | 2С-3052 | 0 | 0 | 0 | 60 |
| -36 | M36x2 (28л) | -45 | M45x2 (35л) | 2С-3645 | 0 | 0 | 0 | 50 |
| -36 | M36x2 (28л) | -52 | M52x2 (42л) | 2С-3652 | 0 | 0 | 0 | 60 |
| -45 | M45x2 (35л) | -52 | M52x2 (42л) | 2С-4552 | 0 | 0 | 0 | 60 |
| -52 | M52x2 (42л) | -45 | M45x2 (35л) | 2С-5245 | 54 | 43 | 50 | 50 |
3C/3D - АЯЛДАН АЯЛГА МЕТРИКАЛЫК BITYE ТИП ТҮЗ
| Тема А | Тема B | Part табылган жок | L | H | H1 | ||
| Dash | DKOL | Dash | DKOL | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 3С-12 | 33 | 14 | 14 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 3С-14 | 33 | 17 | 17 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 3С-16 | 34 | 19 | 19 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 3С-1614 | 34 | 19 | 17 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 3С-18 | 34 | 22 | 22 |
| -18 | M18x1.5 (12л) | -14 | M14x1.5 (08л) | 3С-1814 | 34 | 22 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 3С-22 | 39 | 27 | 27 |
| -26 | M26x1.5 (18л) | -22 | M22x1.5 (15л) | 3С-2622 | 40 | 32 | 27 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 3С-26 | 38 | 32 | 32 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 3С-30 | 44 | 36 | 36 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 3С-36 | 48 | 41 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 3С-45 | 52 | 50 | 50 |
| -52 | M52x2 (42л) | -52 | M52x2 (42л) | 3С-52 | 57 | 60 | 60 |
1C9/1D9 - ЭРКЕК МЕНЕН ЭРКЕККЕ МЕТРИКАЛЫК ТИШТҮҮ ТҮРҮ 90 ЧЫГАНА
| Тема А | Тема B | Part табылган жок | L1 | L2 | S1 | ||
| Dash | DKL Metric | Dash | DKL Metric | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C9-08LL | 15 | 11 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C9-10LL | 15 | 10 | 9 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C9-12LL | 17 | 12 | 12 |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 1С9-12 | 19 | 12 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 1С9-14 | 21 | 14 | 12 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 1С9-16 | 22 | 15 | 14 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 1С9-18 | 24 | 17 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 1С9-22 | 28 | 21 | 19 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 1С9-26 | 31 | 24 | 24 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 1С9-30 | 35 | 28 | 27 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 1С9-36 | 38 | 31 | 36 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 1С9-45 | 45 | 35 | 41 |
| -52 | M52X2 (42л) | -52 | M52X2 (42л) | 1С9-52 | 51 | 40 | 50 |
2C9/2D9 - ЭРКЕК МЕНЕН АЯЛГА МЕТРИКАЛЫК ТИШТҮҮ ТҮРҮ 90 ЧЫГАНА
| A | B | Part табылган жок | L1 | L2 | L3 | S1 | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 2С9-12 | 19 | 12 | 26 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 2С9-14 | 21 | 14 | 28 | 12 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 2С9-16 | 22 | 15 | 29 | 14 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 2С9-18 | 24 | 17 | 30 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 2С9-22 | 28 | 21 | 33 | 19 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 2С9-26 | 31 | 24 | 36 | 24 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 2С9-30 | 35 | 28 | 39 | 27 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 2С9-36 | 38 | 31 | 42 | 36 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 2С9-45 | 45 | 35 | 51 | 41 |
| -52 | M52x2 (42л) | -52 | M52x2 (42л) | 2С9-52 | 51 | 40 | 60 | 50 |
AC/AD - ЭРКЕК МЕТРИКАЛЫК ТИШТҮҮ ТИП
| A | B | C | Part табылган жок | E | F | G | S1 | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | |
| -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | AC-12 | 19 | 19 | 19 | 12 |
| -14 | M14x1.5(08L) | -14 | M14x1.5(08L) | -14 | M14x1.5(08L) | AC-14 | 21 | 21 | 21 | 12 |
| -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | AC-16 | 22 | 22 | 22 | 14 |
| -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | AC-18 | 24 | 24 | 24 | 17 |
| -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | AC-22 | 28 | 28 | 28 | 19 |
| -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | AC-26 | 31 | 31 | 31 | 24 |
| -30 | M30x2(22L) | -30 | M30x2(22L) | -30 | M30x2(22L) | AC-30 | 35 | 35 | 35 | 27 |
| -36 | M36x2(28L) | -36 | M36x2(28L) | -36 | M36x2(28L) | AC-36 | 38 | 38 | 38 | 36 |
| -45 | M45x2(35L) | -45 | M45x2(35L) | -45 | M45x2(35L) | AC-45 | 45 | 45 | 45 | 41 |
| -52 | M52x2(42L) | -52 | M52x2(42L) | -52 | M52x2(42L) | AC-52 | 51 | 51 | 51 | 50 |
BC/BD - ЭРКЕК МЕНЕН АЯЛГА МЕТРИКАЛЫК ТИШТЕГЕН ТИП БУЛАК ТИИ
| A | B | C | Part табылган жок | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKOL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | BC-12 | 19 | 19 | 26 | 12 | 14 |
| -14 | M14x1.5(08L) | -14 | M14x1.5(08L) | -14 | M14x1.5(08L) | BC-14 | 21 | 21 | 28 | 12 | 17 |
| -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | BC-16 | 22 | 22 | 29 | 14 | 19 |
| -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | BC-18 | 24 | 24 | 30 | 17 | 22 |
| -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | BC-22 | 28 | 28 | 33 | 19 | 27 |
| -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | BC-26 | 31 | 31 | 36 | 24 | 32 |
| -30 | M30x2(22L) | -30 | M30x2(22L) | -30 | M30x2(22L) | BC-30 | 35 | 35 | 39 | 27 | 36 |
| -36 | M36x2(28L) | -36 | M36x2(28L) | -36 | M36x2(28L) | BC-36 | 38 | 38 | 42 | 36 | 41 |
| -45 | M45x2(35L) | -45 | M45x2(35L) | -45 | M45x2(35L) | BC-45 | 45 | 45 | 51 | 41 | 50 |
| -52 | M52x2(42L) | -52 | M52x2(42L) | -52 | M52x2(42L) | BC-52 | 51 | 51 | 56 | 50 | 60 |
CC/CD - ЭРКЕК МЕНЕН АЯЛГА МЕТРИКАЛЫК ТИШТҮҮ ТИП ЧҮГҮРҮҮ ТИЙИ
| A | B | C | Part табылган жок | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | -12 | M12x1.5(06L) | CC-12 | 19 | 26 | 19 | 12 | 14 |
| -14 | M14x1.5(08L) | -14 | M14x1.5(08L) | -14 | M14x1.5(08л) | CC-14 | 21 | 28 | 21 | 12 | 17 |
| -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | -16 | M16x1.5(10L) | CC-16 | 22 | 29 | 22 | 14 | 19 |
| -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | -18 | M18x1.5(12L) | CC-18 | 24 | 30 | 24 | 17 | 22 |
| -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | -22 | M22x1.5(15L) | CC-22 | 28 | 33 | 28 | 19 | 27 |
| -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | -26 | M26x1.5(18L) | CC-26 | 31 | 36 | 31 | 24 | 32 |
| -30 | M30x2(22L) | -30 | M30x2(22L) | -30 | M30x2(22L) | CC-30 | 35 | 39 | 35 | 27 | 36 |
| -36 | M36x2(28L) | -36 | M36x2(28L) | -36 | M36x2(28L) | CC-36 | 38 | 42 | 38 | 36 | 41 |
| -45 | M45x2(35L) | -45 | M45x2(35L) | -45 | M45x2(35L) | CC-45 | 45 | 51 | 45 | 41 | 50 |
| -52 | M52x2(42L) | -52 | M52x2(42L) | -52 | M52x2(42L) | CC-52 | 51 | 56 | 51 | 50 | 60 |
Эскертүү: Эгерде сиз адаптерге кесүүчү шакекчеси жана гайканы бар комплекти менен заказ кылгыңыз келсе, анда биздин бөлүктүн номеринен кийин "RN" суффиксин коюу керек, мисалы "1C-RN/1D-RN".
маалымат
1. Аякталды: стандарттык цинк каптоо (Cr3, Silver), никель каптоо жана цинк никелден каптоо (ал туз брызги сыноо талаптарын 700-1000 сааттан өтө алат).
2. Жеткиликтүү өлчөмдөр: M12x1.5 - M52x2.
3. Басым: 5000 PSI 10,000 PSI чейин, жогорку басым бар.
4. Үлгүлөр: биз сыноо тартиби алдында сыноо үчүн 2-3 даана акысыз үлгүлөрдү бере алат.
5. MOQ: Биз кампада көпчүлүк өлчөмдөрү бар, ошондуктан бир эмес; жок болсо, 500 даана минималдуу заказ саны бар.
6. Материал: жез, дат баспас болоттон жасалган (304 же 316L), көмүртек болот (#45 болот).
7. Стандарт: DIN / EATON стандарты же чийме жана үлгүлөр боюнча (OEM).
8. Жеткирүү: өндүрүштүк заказдар үчүн 30-45 күн жана запастагы заказдар үчүн 7-15 жумушчу күн.
шаарларга көмүртек болот түз чыканак Tee метрикалык тиштеп түрү гидротехникалык түтүк арматура менен камсыз кылуу
