R1 R2 R5 резина шланг үчүн SAE BSP болот дат баспас болоттон жасалган көп жолу колдонулуучу шланг
Көп жолу колдонулуучу шланг арматуралары бир нече жолу колдонула турган гидравликалык арматуранын бир түрү болуп саналат. Аларды оңой эле ажыратып, кайра чогултса болот, бул шлангдарды же түтүктөрдү алмаштырууга же оңдоого муктаж болгон жагдайлар үчүн идеалдуу кылат. Бул бүт арматураны алмаштырууга салыштырмалуу убакытты жана акчаны үнөмдөйт.
баяндоо
Көп жолу колдонулуучу шланг арматуралары, адатта, эки бөлүктөн турат - арматура (кузов гана) жана резина шлангга же түтүккө туташтырылуучу розетка. Фитинг жана розетка эки тетиктин ортосунда коопсуз жана бекем байланышты түзүп, бири-бирине сай болуу үчүн иштелип чыккан.
Арматуранын жип жагы эркек же аял болушу мүмкүн жана алар түз, 45 градус чыканак, 90 градус чыканак ар кандай орнотуу чөйрөсүнө ылайыктуу болушу мүмкүн.
Жип тараптын жип түрү: Ар кандай рыноктордун колдонуу стандартынын талаптарына жана колдонмо чөйрөсүндө көп жолу колдонулуучу шлангдын иштөө басымына карата талаптарга жооп берүү үчүн, биз төмөндөгүдөй ар кандай жип жана мөөр түрлөрүн беребиз:
Көп жолу колдонулуучу JIC (Биргелешкен өнөр жай комитети) шланг арматурасы: 37 градуска күйүп, SAE J514
Бул туташуу жана SAE J37 стандартына жооп берүү үчүн 514 градус жалындаган отургучтарды колдонот. Ал, адатта, төмөнкү басым рейтинги үчүн колдонулат, түз, 45 чыканак жана 90 чыканак ар кандай орнотуу чөйрөсүнө ылайыктуу болот.

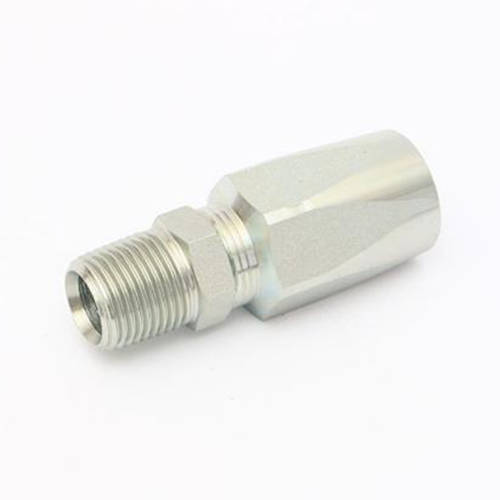

NPT (Улуттук түтүк жип) көп жолу колдонулуучу шланг арматуралары: конус жип
NPT жиптери Америка рыногунда, айрыкча Түндүк Америкада эң көп кабыл алынат, ошондуктан NPT көп жолу колдонулуучу арматуралар Америка Кошмо Штаттарында жана Канадада эң жакшы сатылат.
ORFS (O-Ring Face Seal) Көп жолу колдонулуучу шланг арматуралары: O-Ring Face Seal (SAE J1453)
ORFS фитинги азыркы рынокто жогорку басымдагы жабдуулар үчүн эң популярдуу продукт болуп саналат, анткени анын O-шакекчесинин акыркы бетинин мөөрү ал 6000psi жогорку басымдын астында туруктуу иштешин камсыздайт. Демек, сиз агып кетүүдөн кооптонуп жатсаңыз, ORFS ажыратылуучу туташтыргычы сиздин эң туура тандооңуз болот.
BSP (British Standard Pipe) көп жолу колдонулуучу шланг арматуралары: BSPP, & BSPT, BS 5200 кирет
BSP көп жолу колдонулуучу шлангынын фитингине BSPP жана BSPT кирет. Алар Европада абдан популярдуу жана ошондой эле ишенимдүү басым рейтингин камсыз кылат. NPT арматурасын жактырган кардарлар көбүнчө BSP арматурасын тандашат.
JIS: бул JIS конус труба жипине дал келген 30 градустук жалындуу отургуч (JIS B2351)
JIS да британдык жип болуп саналат жана ал Жапонияда кадимкидей колдонулат, бирок колдонуучулардын тобу аз болсо да, ал абдан ишенимдүү. Ал, адатта, 30 градус конус мөөр колдонот жана JIS B2351 стандартына ылайык келет.
техникалык маалыматтар

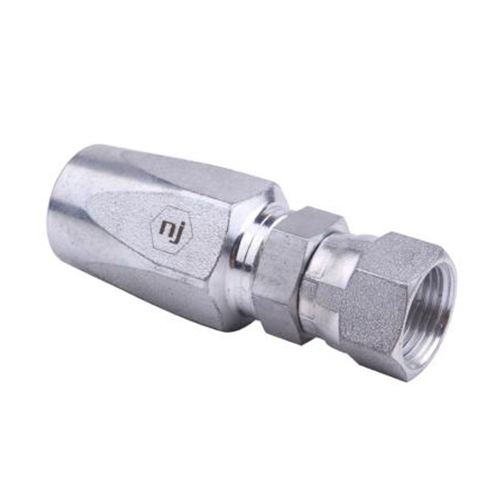

I8J - JIC аял түз
| жип | байпак | Part табылган жок | H | H1 | CA | N | ||
| Dash | көлөм | Dash | көлөм | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 « | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 « | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 « | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 « | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 « | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 « | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 « | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 « | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 « | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 « | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

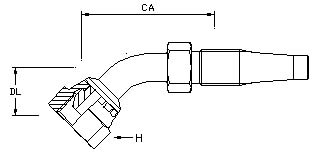

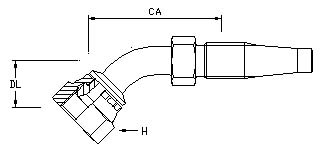

I8J4 - JIC аял 45 BEND
| жип | байпак | Part табылган жок | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | көлөм | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 « | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 « | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 « | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 « | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 « | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 « | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 « | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 « | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

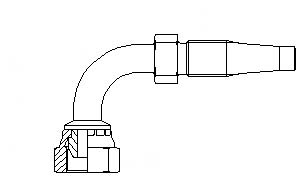

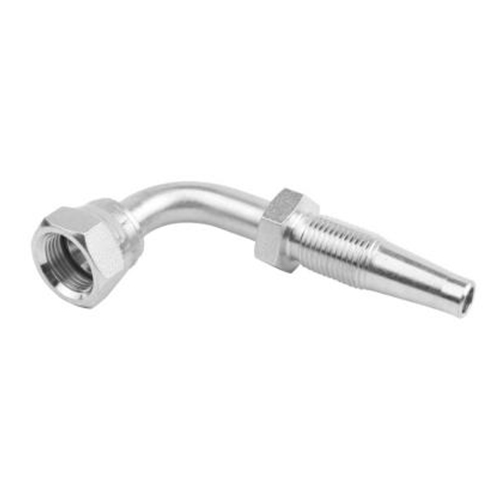

I8J9 - JIC аял 90 BEND
| жип | байпак | Part табылган жок | H | H1 | CA | DL | N | ||
| Dash | көлөм | Dash | көлөм | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 « | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 « | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 « | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 « | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 « | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 « | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 « | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 « | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |

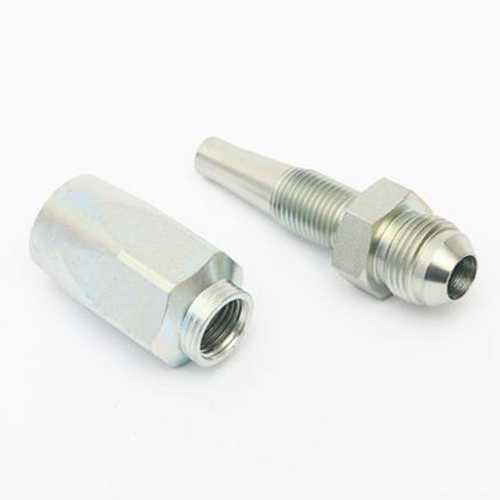

I8JM - JIC ЭРКЕК ТҮЗ
| жип | байпак | Part табылган жок | H | CA | ||
| Dash | көлөм | Dash | көлөм | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 « | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 « | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 « | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 « | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 « | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 « | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 « | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS АЙЫМ 90 BEND
| жип | байпак | Part табылган жок | H | H1 | CA | DL | |||
| Dash | көлөм | Dash | көлөм | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 « | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 « | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 « | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP аял түз
| жип | байпак | Part табылган жок | H | H1 | CA | N | ||
| Dash | BSP | Dash | көлөм | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 « | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 « | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 « | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 « | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 « | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 « | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 « | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 « | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 « | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 « | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 « | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - BSPP аял 45 BEND
| жип | байпак | Part табылган жок | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | көлөм | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 « | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 « | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 « | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 « | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP аял 90 BEND
| жип | байпак | Part табылган жок | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | көлөм | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 « | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 « | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 « | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 « | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 « | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1"-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Эскертүү: Эгер сиз аларды R1 же R2 резина шлангында колдонсоңуз, анда биз аларды RN1 же RN2 розеткалары менен камсыз кылабыз, анда биз аларды H8J-R1 / H8J-R2 деп атайбыз; эгер сиз R5 резина шлангына колдонгуңуз келсе, анда биз RN5 розеткалары менен чогултабыз, анда биздин бөлүктүн номери H5J.
маалымат
Азырынча NJ SAE100R1AT, SAE100R2AT, SAE100R5 резина шлангдары үчүн көп жолу колдонулуучу шланг арматурасын сунуштайт. Ошондой эле, эгерде кардар толук жана деталдуу документтерди бере алса, биз 100R7 үчүн көп жолу колдонулуучу шланг арматурасынын долбоорун кубаттайбыз.
1. Даяр: кадимки цинк менен капталган (Cr3, Silver), цинк никель менен капталган, никель менен капталган
2. Жеткиликтүү өлчөмдөр: 7 / 16-20 "ден 1-5 / 16-12"
3. Басым: 210PSIден 500PSIге чейин төмөн басымга жеткиликтүү
4. MOQ: биз кампада көпчүлүк өлчөмдөрүн сактап, ошондуктан эч кандай moq; жок болсо, moq 500pcs ар бири болуп саналат
5. Материал: көмүртек болот (#45 болот), дат баспас болоттон жасалган (304 же 316L), жез
6. Стандарт: SAE/BRITISH стандарты же чийме жана үлгүлөр боюнча (OEM)
7. Жеткирүү: запас үчүн 7-15 жумушчу күн, өндүрүш тартиби үчүн 30-45 күн
