Жогорку басымдагы көмүртек жана дат баспас болоттон жасалган гидравликалык фланец арматуралары
Биздин көмүртектүү болот жана дат баспас болоттон жасалган гидравликалык фланец арматуралар талап кылынган гидротехникалык системалар үчүн иштелип чыккан тактык менен иштелип чыккан, жогорку басымдагы туташтыргычтар. SAE J518 жана ISO 6162 стандарттарына шайкеш келген бул фланецтер клапан блоктору, насостор жана түтүк өткөргүчтөрү үчүн агып кетпеген, титирөөгө туруктуу байланыштарды камсыз кылат. Өтө бекемдик үчүн көмүртек болоттон (42CrMo) же дат баспас болоттон (SS316) коррозияга туруктуулук үчүн жеткиликтүү, алар 700 барга (10,000 PSI) чейинки басымды колдойт, ошол эле учурда салттуу фланецтерге караганда 30-50% мейкиндикти үнөмдөйт. Бул нерсе түз, 45 градус жана 90 градусту камтыйт. Код 61 жана 62 бар. Форма ийилген жана жасалмаланган.
баяндоо
Негизги өзгөчөлүктөрү жана артыкчылыктары
1. Ультра-жогорку басымга каршылык
350–700 бар (5,000–10,000 PSI) жумушчу басымы, 4x жарылуу басымынын коопсуздук чеги менен.
Материалдык параметрлер:
Carbon Steel (42CrMo): Оор өнөр жай колдонмолору үчүн идеалдуу.
Дат баспас болот (SS316): Деңиз, химиялык же тамак-аш чөйрөсү үчүн идеалдуу.
2. Space-Saving Embedded Design
Стандарттык фланецтерге караганда 50% компакттуу, клапан блокторуна же тар мейкиндиктерге кемчиликсиз туура келет.
Курулуш машиналарында, шамал турбиналарында жана мобилдик гидравликада системанын көлөмүн азайтат.
3. Нөлдүү агып чыгуу технологиясы
Кош мөөр системасы: FKM/NBR O-шакектерин металлдан металлга конус мөөрлөрү менен айкалыштырат.
Кепилденген шайкештик үчүн SAE J518 Code 61/62 жана ISO 6162 стандарттарына жооп берет.
4. Quick-Connect & модулдук тейлөө
Өзүн-өзү жабуучу клапан параметрлери системаны өчүрбөй эле тестирлөөгө/үлгүлөрдү алууга мүмкүндүк берет.
Алмаштылуучу фланец өзөктөрү иштебей калуу убактысын 70% кыскартуу менен толук демонтажды жок кылат.
5. Антивибрация & Узак жашоо
Бекитүү жиптери жана фосфатталган/никель менен капталган беттер титирөөдө бошоп кетүүнү алдын алат.
100,000 10771+ басым циклине туруштук берет (ISO XNUMX тастыкталган).
1JFL9
1804-ФГЭмне үчүн биздин гидротехникалык фланецтерди тандайбыз?
✔ Ишенимдүүлүгү далилденген: ISO жана SAE шайкештиги үчүн катуу сыналган.
✔ Глобалдык стандартташтыруу: негизги OEM системалары менен алмаштырылат.
✔ Эффективдүү: Модулдук дизайн жашоо циклинин чыгымдарын азайтат.
✔ Настройкаланган: Кошумча сенсор порттору, RFID тегдери же атайын каптамалар.
жыйынтыктоо
Компакттуу өлчөмдү, нөл агып кетүүнү жана оңой тейлөөнү талап кылган жогорку басымдагы гидротехникалык системалар үчүн биздин көмүртектүү жана дат баспас болоттон жасалган гидравликалык фланецтер теңдешсиз аткарууну камсыз кылат. Курулушта, энергетикада же өнөр жай автоматизациясында болобу, бул адаптерлер коопсуз, бышык жана эффективдүү суюктук электр байланышын камсыздайт.
SAE/ISO ылайыктуу гидравликалык чечимдер үчүн бүгүн бааны сураңыз!
техникалык маалыматтар
Эскертүү - JICM x SAE Flange сериясындагы бардык арматуралар бир бөлүктөн турат

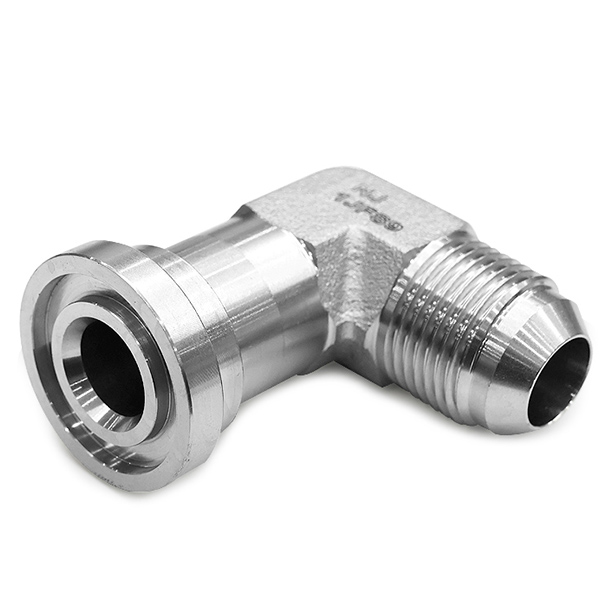

JIC Male x SAE Flange CD 61 90 градуска ийилген адаптер (сүрөт 1JFL9)
| жип | тешиктер | Part табылган жок | L | M | D | W | H | ||
| Dash | JIC | Dash | CD 61 | mm | mm | mm | mm | mm | |
| -12 | 3 / 4-16 | -08 | 1/2 | 1JFL9-1208 | 46 | 57 | 30.2 | 6.7 | 22 |
| -12 | 3 / 4-16 | -12 | 3/4 | 1JFL9-1212 | 46 | 60 | 38.1 | 6.7 | 22 |
| -14 | 7 / 8-14 | -08 | 1/2 | 1JFL9-1408 | 51 | 65 | 30.2 | 6.7 | 24 |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFL9-1712 | 54 | 73 | 38.1 | 6.7 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1716 | 54 | 73 | 44.5 | 8.0 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1720 | 54 | 73 | 50.8 | 8.0 | 30 |
| -21 | 1.5 / 16-12 | -12 | 3/4 | 1JFL9-2112 | 66 | 86 | 38.1 | 6.7 | 35 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFL9-2116 | 66 | 86 | 44.5 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -20 | 1.1/4 | 1JFL9-2120 | 66 | 86 | 50.8 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -24 | 1.1/2 | 1JFL9-2124 | 68 | 86 | 60.3 | 8.0 | 35 |
| -26 | 1.5 / 8-12 | -20 | 1.1/4 | 1JFL9-2620 | 77 | 101 | 50.8 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -24 | 1.1/2 | 1JFL9-2624 | 82 | 103 | 60.3 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -32 | 2 | 1JFL9-2632 | 89 | 101 | 71.4 | 9.5 | 42 |
| -30 | 1.7 / 8-12 | -24 | 1.1/2 | 1JFL9-3024 | 93 | 116 | 60.3 | 8.0 | 50 |
| -30 | 1.7 / 8-12 | -32 | 2 | 1JFL9-3032 | 93 | 116 | 71.4 | 9.5 | 50 |
| -40 | 2.1 / 2-12 | -32 | 2 | 1JFL9-4032 | 114 | 168 | 71.4 | 9.5 | 66 |
Эскертүү - JICM x SAE Flange сериясындагы бардык арматуралар бир бөлүктөн турат

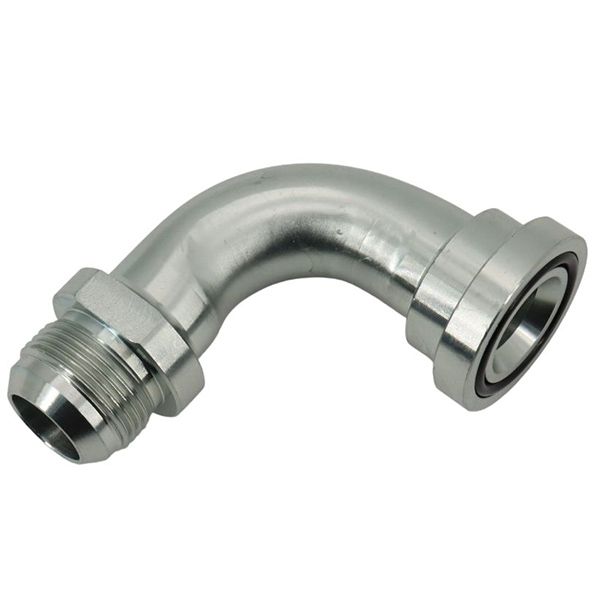

JIC Male x SAE CD 62 Flange 90 чыканак (сүрөт 1804-FG)
| жип | тешиктер | Part табылган жок | L1 | L2 | D | W | S1 | ||
| Dash | JIC | Dash | CD 62 | mm | mm | mm | mm | mm | |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFLH9C-1712 | 48 | 48 | 41.3 | 8.8 | 32 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFLH9C-1716 | 60 | 50 | 47.6 | 9.5 | 41 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFLH9C-2116 | 60 | 50 | 47.6 | 9.5 | 41 |
арыз
Курулуш жабдуулары: компакттуу, жогорку басымдагы байланыштарды талап кылган экскаваторлор, жүктөгүчтөр жана крандар.
Шамал энергиясы: Турбиналардагы гидравликалык кадам системалары.
Өнөр жай машиналары: инъекциялык калыптоо, пресстер жана автоматташтыруу системалары.
Marine & Offshore: Коррозияга туруктуу SS316 кеме гидравликасы үчүн фланецтер.
Тоо-кен жана айыл чарба: катаал чөйрөлөр үчүн туруктуу көмүртек болот фланецтер.
